HW-T4-44F Tanlash va joylashtirish mashinasi
Professional SMT yetkazib beruvchi olti boshli SMT SMD LED SMT ishlab chiqarish liniyasi uchun tanlash va joylashtirish mashinasi
Mahsulotni tanishtirish
Professional SMT yetkazib beruvchi olti boshli SMT SMD LED SMT ishlab chiqarish liniyasi uchun tanlash va joylashtirish mashinasi

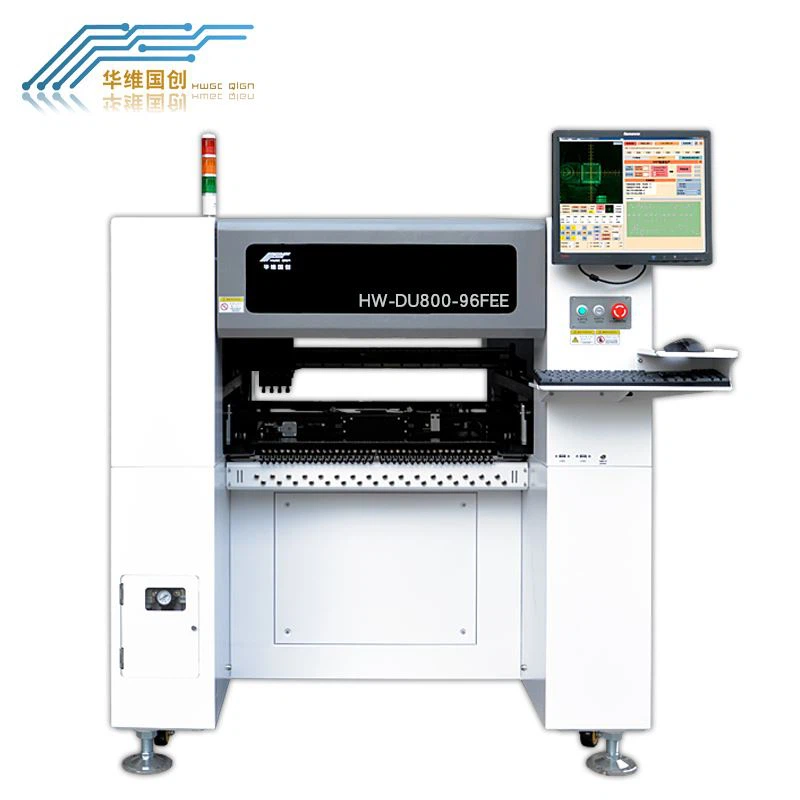

HW-DU800-96F Vision bilan eng mashhur modelimizdir. HW-DU800-96F 400 mm x 700 mm ish maydoni, 96 ta bitta oziqlantiruvchi pozitsiyasi (bank fiderlari yordamida 120 tagacha oziqlantiruvchi) bilan texnologik jihatdan ilg'or xususiyatlarni taklif etadi, bu erda tez sozlash, ishlatish osonligi va yuqori ishonchlilik muhim ahamiyatga ega.
Tizim xususiyatlari
* Tejamkor yechim bilan eng ilg'or uskunalar bilan eng yuqori sifat
* 13000 cph gacha joylashtirish tezligi
* 0201, 0402, LED, BGA, QFN kabi keng turdagi komponentlarni aniq joylashtiradi.
Komponentlar
HW ko'rish tizimi yordami 0201, BGA, QFN, QFP, LED va deyarli barcha SMT komponentlarini to'g'ri joylashtirish imkonini beradi.
Ko'rish tizimi
HW seriyali ko'rish va joylashtirish tizimlari barcha operatorlar uchun dasturlash oson, aqlli va tez ishlaydi.
Oziqlantiruvchilar
NXT elektr oziqlantiruvchi qabul qilindi, o'lchamlari 8 mm, 12 mm, 16 mm, 24 mm, 32 mm va 44 mm.
1. Aniq ko'rish tizimi: Komponentlarni tezroq aniqlash va o'rnatish xatolarini kamaytirish, Joylashuvni aniqlash aniqligi 0,01 mm.
2.Asosiy konfiguratsiya: Vertikal turdagi plyus tenglikni avtomatik yetkazib berish plyus 8 boshli plyus 96 oziqlantiruvchi, import qilingan servo dvigatel va import qilingan yuqori tezlikda DSP drayveri va 10 kamera, shuningdek Tayvan TBI yoʻriqnomasi va vintli qoʻllanma
3.Komponent:0201,0402, 0603, 0805, 1206, diod, audio, SOT, QFP... va hokazo. 40*40 mm ichida va pin masofasi 0,3 mm va BGA dan katta yoki unga teng.
4.Kuchli dasturiy ta'minot tizimi: bizning muhandislarimiz SMT liniyasida optimallashtirish muammosi va yuklarni muvozanatlash usulini hal qilish bo'yicha Intel.study'dan. muhandisning past hajmli SMT yig'ish tizimi uchun dizayn g'oyasi tasvirlangan.
5.Precision Ball Vintli va Lineer Motion Guide: Import qilingan nozik vida va chiziqli harakat qo'llanmasidan foydalanish uzoq muddatli texnik xizmat ko'rsatmasdan ishlash, yuqori aniqlik va shovqinsiz ishlash imkonini beradi, mashinaning ish faoliyatini samarali yaxshilaydi. O'rnatish aniqligini kafolatlang 0201-0402,QFN QFP va BGA. Ish unumdorligini sezilarli darajada oshirib, uzilishlarsiz 24-soatlik uzluksiz ishning yuqori barqarorligiga erishing.
Spetsifikatsiya
Model | DU800 |
Joylashtirish boshlari soni | 8 (yuqori aniqlik) |
Oziqlantiruvchi pozitsiyalar soni | 96 (8 mm oziqlantiruvchiga qarab) |
Kameralar soni | 10 |
Tovoqlar soni | 48 tagacha qo'llab-quvvatlash |
Joylashuv aniqligi | 0,01 mm |
Takroriy o'rnatish aniqligi | 0,025 mm |
Qo'llaniladigan komponentlar | rezistor/kondansatör/chip/chiroq novdasi va boshqalar. |
PCB ning qo'llab-quvvatlanadigan maksimal maydoni | 430 * 370 mm |
Oziqlantiruvchilar | elektr, pnevmatik, tebranish oziqlantiruvchi, IC tepsisi va boshqalar |
O'rnatish tezligi diapazoni | 12000-15000CPH |
Qo'llaniladigan komponentlarning maksimal balandligi | 20 mm dan kam yoki unga teng |
Tan olish usullari | 8 bosh bilan bir vaqtda tanib olish va tanlash |
Haydovchi | Panasonic yuqori tezlikda DSP drayveri |
Dvigatel | Panasonic AC Servo Dvigatel MINAS A6 seriyali |
XY o'qining treklari | Ikkita chiziqli harakat quide va ikkita tuproqli vida |
XY o'qining maksimal qadam uzunligi | 629 mm * 679 mm |
Amaldagi o'rnatish diapazoni | 0201, 0402, 0603, 0805, 1206, diod, triod, SOT va QFP, BGA va boshqalar uchun mos keladi. Qoʻrgʻoshin balandligi 0,3 mm dan katta yoki unga teng (pin markazi masofasi) |
PCB kirish rejimi | Chapdan o'ngga uch bosqichli kirish avtomatik ulanish, avtomatik PCB |
Dasturlash usuli | PCB koordinatalari fayllarini qo'lda import qilgandan so'ng avtomatik dasturlash |
Intellektual signal | Avtomatik tuzatish, avtomatik almashtirish, etishmovchilik signalizatsiyasi |
So'rg'ichning vakuum manbai | Japan CKD tarkibida vakuumni yo'q qiladigan yuqori tezlikdagi vakuum generatori mavjud |
XY o'qining harakat rejimi | Egri chiziq va chiziqning tezlashuvi va sekinlashuvining aqlli aloqasi, integral chiziqli interpolyatsiya algoritmi. |
Komponentlar uchun burchak diapazoni | 180 daraja |
MARK nuqtasini joylashtirish | To'liq avtomatik (MARK nuqtasi o'zboshimchalik bilan o'rnatilishi mumkin) |
Operatsion tizim | Windows xp, win7 asosida, o'zimiz tomonidan mustaqil ravishda ishlab chiqilgan mashinaning dasturiy ta'minoti |
Vizual displey | 17-dyuymli sanoat nazorati displey nisbati 4: 3 piksellar soni 1280x1024 |
Quvvatlantirish manbai | 220/110V 50/60Hz |
O'rtacha quvvat | 800W |
Siqilgan havo | 0.5-0.6Mpa |
Havo ta'minoti manbasining minimal egzoz hajmi | 80-120L/min, hajmi 60L dan ortiq |
Kabel | Nemis lgus bardoshli moslashuvchan kabel (10 million marta) |
Mahsulot og'irligi | 850 kg |
