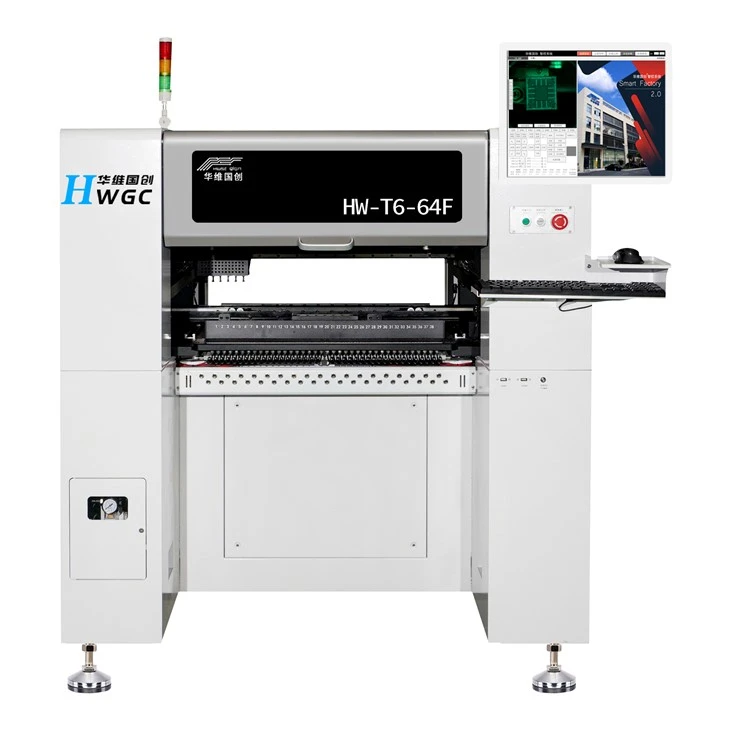

Smt hw - t6-64f

6 - boshchani sinxronlashtirish texnologiyasi, yuqori tezlik (soatiga 100 ball), yuqori darajadagi ({{{{0.01 pin chiplari ({{8} {{{8} pin chiplari mavjud. 6-kamera ko'rish tizimi bilan jihozlangan, u avtomatik optimallashtirish uchun bitta-bosish dasturini va 490 mm × 360mm PCB taxtalariga mos keladi. Bu iste'molchilar xavfsizligini ta'minlash uchun iste'molchilar elektronikasi, LED yoritilishi va avtomatlashtirilgan elektronika kabi sohalarda qo'llanilishi mumkin. Bu yuqori xarajatlarning yuqori ko'rsatkichlariga ega bo'lgan turli xil ishlab chiqarish talablariga javob beradigan samarali va barqaror SMT echimi.

So'rov yuborish

Mahsulotni tanishtirish

To'rtta - boshli sinxronlashtirish texnologiyasi, yuqori tezlik (soatiga 100 ball), yuqori aniqlik va QFP / BGA CHIP - pin chiplari. 6 - kamera ko'rish tizimi bilan jihozlangan, u avtomatik optimallashtirish uchun bitta-bosish dasturini va 490 mm × 360mm PCB taxtalariga mos keladi. Bu iste'molchilar xavfsizligini ta'minlash uchun iste'molchilar elektronikasi, LED yoritilishi va avtomatlashtirilgan elektronika kabi sohalarda qo'llanilishi mumkin. Bu yuqori xarajatlarning yuqori ko'rsatkichlariga ega bo'lgan turli xil ishlab chiqarish talablariga javob beradigan samarali va barqaror SMT echimi.

Asosiy parametrlar

Progatt Model	Hw - T6-64F
Yamoq aniqligi	0,05mm			Qayta takrorlash		0,05mm
Joylashtirish aniqligi	0.01mm			Uzluksiz ish vaqti		Can work continuously>24H yopilmasdan
Yamoq tezligi	9000-10000PC / h
Yamoq maydoni	490 * 360mm	patnis bilan			Yamoq hajmi		boncuklar, diod, uch, sörde, 30 * 30mm, gfp, BGA va boshqalar, begona komponentlarning maqbul vizual sozlash
		50 * 50mm
	430 * 240mm	50 * 50mm
		patnissiz
Kutish bosh tizimi	So'rov og'iz soni		6	Ozuqa tizimi		Cheklovchi miqdori		64 bit (8mm FIDA)
	Noz bilan		Juki Rui qo'llanilishi mumkin			Oziqchi turlari		Elektr oziqlantiruvchi, pnevmatik oziqlantiruvchi, tebranish oziqlantiruvchi, IC latsi va boshqalar
	Komponent burchagini qo'llab-quvvatlash		± 180 daraja			Oziqlantiruvchi turi		Yamahacl seriyali oziqlantiruvchiga tegishli
	Mavjud element balandligi		7 mm dan kam yoki unga teng			IC disk soni		4Disc (384bit)
	Xuddi shu tarzda o'ting		Ikki xil bosh			IC disk hajmi		L650 * w330mm
	Vakuum tampon oralig'i		4.5 mm			Kutilayotgan usul		Materiallarni avtomatik optimallashtirish
	Z o'qi-dagi maksimal sayohat		20mm			Oziqlantirish usuli		Qo'lda / avtomatik pikap
PCB kengashi transferi tizimi	Dastlabki qalinlik		3mm dan kam yoki unga teng Avtomatik rejim 3-5mm jarayon chetiga	Gaz ta'minoti tizimi		Vakuum manbai		Vakuum generatori (vakuumning shikastlanishi bilan yuqori tezlikda tanaffus)
	Orbital tartibga solish		Qo'lda / elektr avtomatik ravishda tartibga solish			Vakuum mexanizmi		Yuqori - tezligi, yuqori - faol halokat uchun oqim vakuum generatori
	Uzatish rejimi		Odatiy chapdan o'ngga burilish, ulanish funktsiyasining ikkala tomonini qo'llab-quvvatlang, yagona bo'lim taxtasi			Qonli bosim		0,5-0,7mp
	Xavfsizlik tizimi		Anti - Statik konveyer kamar, translyatsiya kengashining sensori			Gaz manbalari		Yog '- Suvni ajratish moslamasi kamida 50l tashqi, chang filtratsiyasi va bosimni barqarorlashtirish moslamasi talab qiladi
Kinetik boshqarish tizimi	operatsion tizim		Windows tizimiga asoslanib, biz mustaqil ravishda aqlli operatsion tizimni o'rgandik	Ko'rish tizimi		Uskunalarni aniqlash		1 ta kamera, 6 baland - tezligini tan olish kameralari va 1 yuqori - aniq kamera
	Xostni boshqaring		Yuqori - Sanoat nazorati bo'yicha ishlab chiqaruvchilarning ishlashi			Ko'rsatkich		17 dyuym sanoat nazorati
	Haydash tizimi		Yuqori - tezkor dsp drayver, AC servo motoriga			Qanday qilib suratga olish kerak		Ruxsat etilgan Reys juftligi markazi
	Xavfsizlik tizimi		Favqulodda vaziyatni o'chirish tugmasi, uchta - Rasm signalizasi, ochiq qopqoq, sekin tezlik / to'xtash			Rm		Bir vaqtning o'zida bir vaqtning o'zida aniqlang va bir vaqtning o'zida materialni oling
	Xi maksimal insult		630 mm * 680mm			Belgilash nuqtasini aniqlash		Qo'lda / to'liq joylashtirish
	Xi trekni boshqaradi		Chiziqli qo'llanma relslari relektsiyasi + silliqlash / silliqlash simlari (ixtiyoriy)			Xavfsizlikni aniqlash		Oqish materiallari avtomatik tuzatish, tarkibiy qismini avtomatik tuzatish, nogiron moddalar avtomatik ravishda tashlanadi
	Xi motor naqsh		Aqlli egri chiziqni tezlashtirish va sekinlashtirish chiziqli almashtirish algoritmi bilan			Dasturlash usuli		Koordinata faylini import qiling, bitta - Kuchli avtomat dasturlash, optimal yo'lni rejalashtirish
	Jismoniy mashqlar himoyasi		Yuqori kiyish - chidamli tank zanjiri va moslashuvchan kabel			Mos keladigan fayl formati		CSV / TXT fayl formati to'g'ridan-to'g'ri olib kirish mumkin
Mintaqaviy himoya	Oqish himoyasi, termosetting qobig'i, erimaydi; Zo'r interfeysi, hech qanday yorqin, oqishning oldini olish			Kuch		AC 220V 50 / 60Hz 800w
Rezyume o'lchovi	(Ish stoli) L1310 * W1340 * H1320MM (qadoqlangandan keyin) l1410 * w1410 * h1520mm			Vazn		(Ish stoli) (qadoqlashdan oldin) 438kg (Qadoqlangandan keyin) 530 kg

Afzallik

Yuqori tezlik va samaradorlik, kuchli ishlab chiqarish quvvatiga ega

Nazariy cho'qquni soatiga 10,000 ball to'pladi, haqiqiy mahsulot soatiga 4000 ballga (komponentlarning murakkabligiga qarab). To'rt - boshi sinxron o'rnatish bilan, asosiy va ikki {{{{{{{{{{{{{}} bosh jihozlaridan unumli emas.

Aqlli yo'lni optimallashtirish avtomatik ravishda eng yaxshi joylashuv tartibini hisoblaydi, ishlamay qolgan vaqtni kamaytiradi va umumiy tezlikni yaxshilaydi.

Barqaror va bardoshli, 24 soat davomida uzluksiz ishlab chiqarish bilan

RASABATLASh MICKINE 0,02mm, 02012 - Ixtisoslari, QFN / BGA CHEASIT {{4} - 98% dan katta yoki unga teng.

Import qilingan yadro tarkibiy qismlari (Tayvan TBI qo'llanma relslari, Panasonic Serbo Motors) - - №1- Tun va kechasi uchun mos keladigan -} evaziga pul ishlashini ta'minlaydi.

Ko'p - kuchli moslik bilan bitta qurilmada funktsional

02010 komponentlarni qo'llab-quvvatlaydi, ularga qarshi turkumlar, sig'imlar, LED, QFP, SOV, BGA va boshqalar, masalan, iste'molchilar elektronika va sanoat nazorati talablariga javob beradi.

Tez chiziq o'zgarishi, "Feida" (oziqlantiruvchi) moslashuvchan konfiguratsiyasi, kichik partiyalar va bir nechta navlar o'rtasida qulay almashtirish, pasayish vaqtini kamaytirish.

Aqlli va xavotir - Operatsion

To'liq avtomatik - Chiqish yo'llarini avtomatik optimallashtirish, hatto yangi boshlanuvchilar tezda malakali ishchilar bilan ishonchni kamaytirishni qisqartirishlari mumkin.

Yuqori - ta'riflar tizimi (6-kamera konfiguratsiyasi), avtomatik ravishda komponent lavozimlarini tuzatadi, qo'lda aralashuvni kamaytiradi va yanada aniqroq o'rnatilishini kamaytiradi.

Energiyani tejash va atrof-muhitni muhofaza qilish, xarajatlarni kamaytirish

Yuqori - samaradorlik elektr ta'minoti tizimi an'anaviy sirtni o'rnatish texnologiyasi (SMT) mashinalaridan ko'ra 20% dan 30% gacha energiyani tejaydi, bu esa uzoq vaqt -}} atamalaridan foydalanish xarajatlarini sezilarli darajada kamaytiradi.

POW - Ta'minot dizayni, asosiy komponentlarning uzoq qismi, sarflanadigan almashtirish chastotasi va umumiy foydalanish narxining pasayishi.

Bizning mahsulotlarimiz

Asosiy funktsiyalar

1. Yuqori - tezkor va aniq o'rnatish

To'rt - bosh sinxron sirtli sirt: to'rtta o'rnatish boshlari bir vaqtning o'zida, soatiga 8000 punkt bilan. Haqiqiy ishlab chiqarishda tezlik soatiga 4000 dan 6000 ballgacha (komponentlarning murakkabligiga qarab).

Yuqori - aniq joylashuv: 0,02mm (0,3 mm) Ultra - ultra - ultra - katta qismini (0,3 mm) o'rnatishi mumkin bo'lgan eng kichik qism

Vizual aniq tekislash: 6 ta sanoat kameralari bilan jihozlangan (5 {{{{{- {- {- {-} megapikselli kamera bilan jihozlangan), u avtomatik ravishda komponentlarning pozitsiyasini va burchagini to'g'rilaydi

2. Keng qamrovli komponentning muvofiqligi

Bir nechta qadoqlash turlarini qo'llab-quvvatlang

Oddiy komponentlar: 0201505050505050505050505-betlar

IC chiplari: SOV, SOJ, QFP, QFN, BGA (45 × 45mm)

Maxsus tarkibiy qismlar: LED boncuklar, tartibsiz - shaklidagi komponentlar va boshqalar

Bir nechta ovqatlantirishning bir nechta usullari: 8m / 12mm / 16mm kamar {{3} {{4} {{4} - o'rnatilgan komponentlar

3. Aqlli ishlab chiqarish boshqaruvi

Aqlli yo'lni optimallashtirish: Ishlayotgan vaqtni kamaytirish uchun avtomatik ravishda optimal joylashish ketma-ketligini avtomatik ravishda hisoblang

Real - Vaqtni o'tkazish muddati: ishlab chiqarish ma'lumotlarini vizualizatsiya, g'ayritabiiy vaziyatlar uchun avtomatik ravishda signalizatsiya

4. Moslashuvchan ishlab chiqarish konfiguratsiyasi

Tez kabelni o'zgartirish: "Feida" rafni tez almashtirish mumkin va kichik partiyalar va bir nechta navlar uchun o'tish vaqti 15 daqiqadan kam

Moslashuvchan taxta hajmi: 505 mm × 430mm PCB taxtalari

Moddiy konfiguratsiyaning katta sig'imi: 50 8 mm oziqlantiruvchi lavozimlariga (kengaytiriladigan)

5. Energiya - tejash va ekologik toza dizayn

Yuqori - samaradorlik elektr ta'minoti tizimi: 20% -30% energiyani an'anaviy uskunalar bilan solishtirganda tejaydi

Past - shovqin ishlash: <65 desibel, seminar muhitlari uchun mos keladi

Aqlli uyqu rejimi: kutish rejimida avtomatik ravishda energiya sarfini kamaytiradi

Odatda arizalar maydonlari

LED yorituvchi sanoat

LED ™ liniya taxtasi: LED LED boncuklarining samarali o'rnatish uchun 3528 va 5050, katta -} o'lchamdagi o'lchamdagi o'lchamdagi o'lchamdagi o'lchamdagi (505 mm × 430 mm gacha) qo'llab-quvvatlaydi.

Tashqi displey ekranlari: ular dorli modullarni reklama ekranlari, yo'l signallari va boshqalarning ishlab chiqarish ehtiyojlarini qondirish uchun o'rnatishi mumkin.

Iste'molchilar elektronikasi

SmartWatches va Bluetooth-ning mikroavtobuslari uchun aqlli kiyiladigan qurilmalarni aniq o'rnatish.

Bosh sahifa Uskuna Boshqaruvi: 0402 dan 1206 gacha va SOP chiplari, masofadan boshqarish pulti va Smart Home Carr modullari uchun mos keladigan an'anaviy qarshilik ko'rsatuvchi va konsultatorlarni qo'llab-quvvatlaydi.

Sanoat nazorati va avtomobilsozlik elektronikasi

Sanoat nazorati ancha: u - pinli chiplar bilan jihozlangan, masalan, QFP va BGA (0,5 mm pitch), "Servo" drayvlari va boshqalarning talablariga javob beradigan.

Avtomobil elektronikasi: Qayta tiklanadigan radarlar, transport vositasi chiroqlari boshqaruvi taxtalari va boshqalar.

Kompaniyaning afzalliklari

Kuchli texnik kuch

Kuchli R & D jamoasi: Bizda ilmiy muhandislar, boy tarmoq tajribasi va texnik to'planishlari bo'lgan katta muhandislardan iborat katta muhandislardan iborat.

Asosiy texnologiyalar mustaqil ravishda boshqariladi: katta texnologiya sohalarida, masalan, kinofilmi, vizual tan olish va dasturiy ta'minot algoritmlarida, mustaqil tadqiqotlar va sohada texnologik monopoliyani rivojlantirish kabi katta texnologiyalar sohalarida amalga oshirildi.

Mahsulot sifati

Sifatni boshqarishning qat'iy boshqaruv tizimi: Biz Evropa Ittifoqining sifat menejmenti tizimini sertifikatlashdan o'tdik. Xom ashyo sotib olishdan ishlab chiqarish va ishlab chiqarishga, har bir havolani barqaror va ishonchli mahsulot sifatini ta'minlash uchun qat'iy nazorat qilinadi.

Kengaytirilgan ishlab chiqarish jarayoni: rivojlangan modulyatsiya va ishlab chiqarish jarayoni qabul qilinadi va asosiy tarkibiy qismlar - bu jihozlarning barqarorligi va ishonchliligini ta'minlash uchun barcha - brendlaridan iborat.

To'liq xizmat ko'rsatish tizimi

Savdo servis xizmati tomonidan - Savdo xizmati tarmog'idan keyin yakunlandi: - dan keyin global, 7 * 24 soatlik onlayn texnik yordam ko'rsatib, 2 soat ichida mijoz talablariga javob bermoqda.

Professional xizmat jamoasi: Bizda mijozlarni o'z vaqtida va samarali texnik yordam va echimlar bilan ta'minlay oladigan tajribali xizmat ko'rsatuvchi muhandislar jamoasi bor.

Shaxsiylashtirilgan xizmatlar: mijozlarga asoslangan moslashtirilgan mahsulotlar va xizmatlarni o'z shaxsiylashtirilgan talablarini qondirish uchun zarur bo'lgan mahsulotlar va xizmatlarni taqdim etadi.

Kuchli bozor raqobatbardoshligi

Mustaqil tadqiqotlar va ishlab chiqish, xarajatlarni kamaytirish: asosiy texnologiyalar mustaqil ravishda ishlab chiqilgan, ishlab chiqarish xarajatlarini samarali kamaytirish, mahsulotlar yuqori xarajatlarga ega.

Xizmat va tezkor javob: mijoz talablariga tezda javob berish va ularning xarajatlarini kamaytirishga qodir.

Mark obro'si

Ko'plab muvaffaqiyatli holatlar mavjud: mahsulotni quduqli - yirik korxonalarda muvaffaqiyatli qo'llanilib, keng tan olindi.

Sanoatning obro'si: bu sohada yaxshi obro' va ishonchni yaxshi ko'radi va mijozlarning ishonchli hamkori hisoblanadi.

Qadoqlash tarkibi

Qatlam	Materiallar va jarayon	Funktsiya tavsifi
Ichki qatlam	Anti - statik pe film + Bubble sumkasi	Namlik - Shikoyat va shokni singdirish, sirt tirnoqlarini oldini oladi
O'rta qatlam	5 sm qalinlikdagi paxta paxta tozalash vositasi himoyachilari	Mashina tanasi, yostiq tanqidi komponentlari (masalan, joylashtirish boshi)
Tashqi qatlam	Eksport - fumigatsiya - BEPUL PLUZADER	Bosim - chidamli va tomchi - Havo transport vositasi / havo transporti tebranishi

Himoya turi	Amalga oshirish usuli
Namlikning oldini olish	Ichkariga joylashtiring (namlik)<10%RH) + Anti-rust paper (for metal components)
Anti - tnish dizayni	↑↑↑ Acavity markalari markazi + - C - shaklidagi CW - shaklidagi Crackets Crackets
Anti - statik qadoq	"Tiyalaviy PCBS /" Sero "motorlari individual ravishda muhrlangan" Statik alyuminiy folin qoplamalari "
