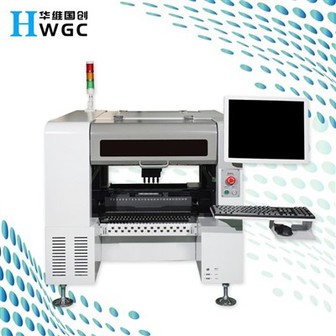

Tanlash va joylashtirish mashinasi 48 IC va BGA SMT HW-T4-44F/50F uchun 7000 C/s tezlik bilan tez tanlash va joylashtirish qobiliyati

Joylashtirish boshlari soni

4 (yuqori aniqlik)

IC tovoqlar soni

48

Oziqlantiruvchilar soni

50/44 (8 mm oziqlantiruvchiga qarab)

Joylashtirish aniqligi

0,01 mm

Takroriy o'rnatish aniqligi

0,05 mm

Qarshilikning o'rnatish tezligi diapazoni

5000-8000Dona/soat sig‘im komponentlari

Qo'llaniladigan komponentlar

rezistor, kondansatör, chip, chiroq chirog'i 0201-30*30 mm va boshqalar.

PCB ning qo'llab-quvvatlanadigan maksimal maydoni

50*50mm-(50F)350*190mm /(44F)350*260mm

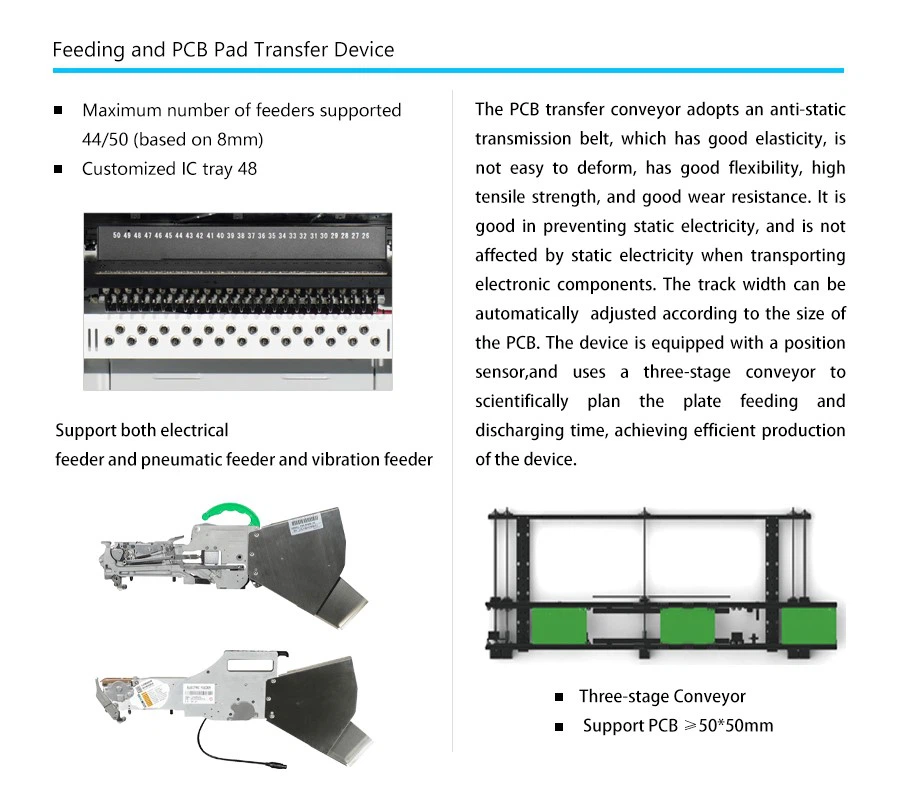

Oziqlantiruvchilar

elektr oziqlantiruvchi, pnevmatik oziqlantiruvchi, tebranish oziqlantiruvchi, IC tepsisi va boshqalar.

Tanish qurilmalari

belgisi kamera x1, tez tanib olish kamerasi x4, yuqori aniqlikdagi kamera x1

Qo'llaniladigan komponentlarning maksimal balandligi

7 mm dan kam yoki unga teng

PCB uzatish rejimi

uch bosqichli kirish, chapdan o'ngga avtomatik ulanish, avtomatik PCB joylashuvi

Joylashuvni belgilash

qo'lda / avtomatik

Dasturlash usuli

PCB koordinatalari fayllarini qo'lda import qilgandan so'ng avtomatik dasturlash

Boshqarish tizimi

HuaweiGuochuang boshqaruv tizimi

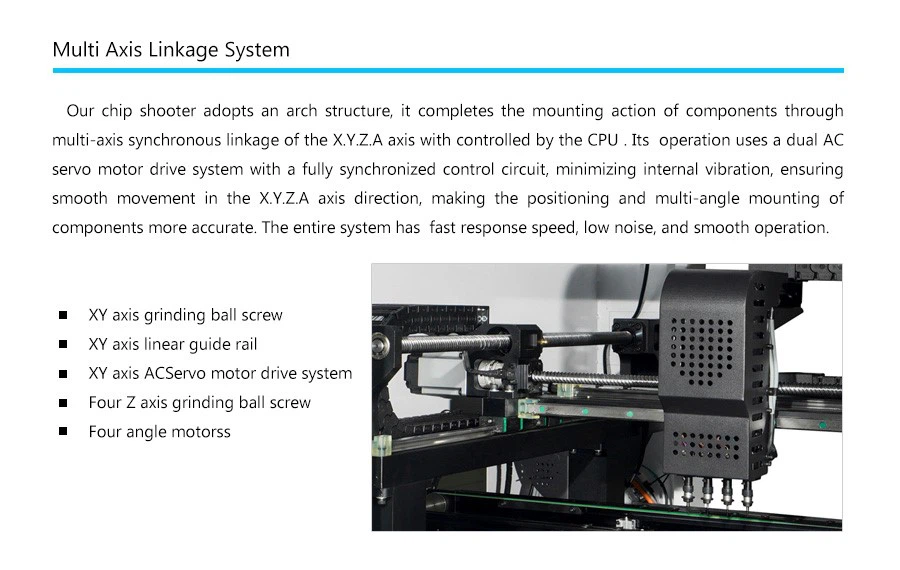

XY o'qining maksimal qadam uzunligi

629 mm * 679 mm

XY o'qi treklari

chiziqli harakat qo'llanma va vintli haydovchi

XY o'qining harakat rejimi

egri chiziq va chiziqning tezlashuvi va sekinlashuvining aqlli aloqasi, integral chiziqli interpolyatsiya algoritmi.

Kompyuterni boshqarish

Intel yuqori samarali protsessorli sanoat boshqaruv kompyuteri

Treklarni sozlash usuli

elektr

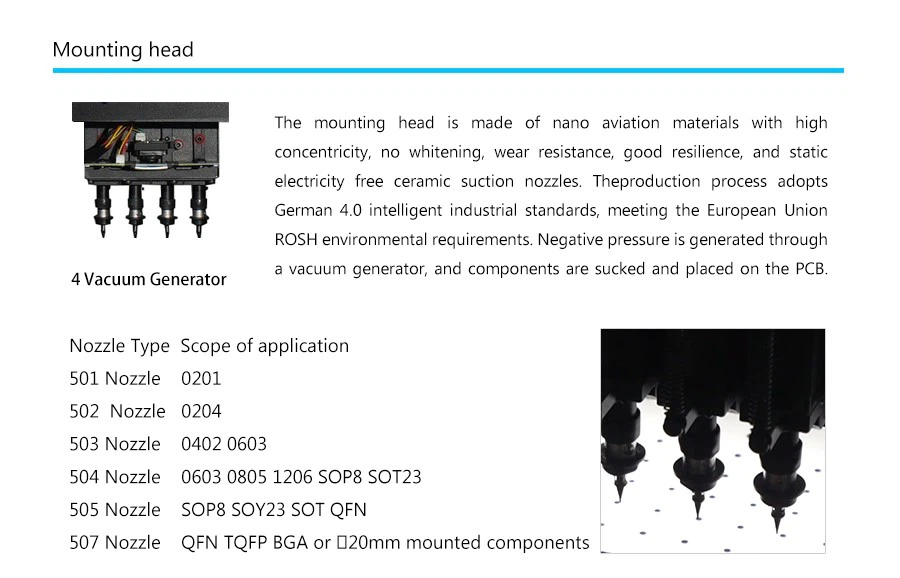

Nozzle bufer diapazoni

4,5 mm

Z o'qining maksimal qadam uzunligi

20 mm

Komponentlar uchun burchak diapazoni

± 180 daraja

Dvigatel

AC Servo Dvigatel seriyasi

Haydovchi

yuqori tezlikda DSP drayveri

Havo ta'minotiga qo'yiladigan talablar

Yog 'suv filtri, 50L dan katta yoki unga teng, chang filtri va havo bosimi stabilizatori va boshqalar.

Ko'krakni vakuum bilan ta'minlash

yuqori tezlikdagi vakuum portlash funktsiyasini birlashtirgan vakuum generatori

Havo ta'minoti bosimi diapazoni

0.5-0.7Mpa

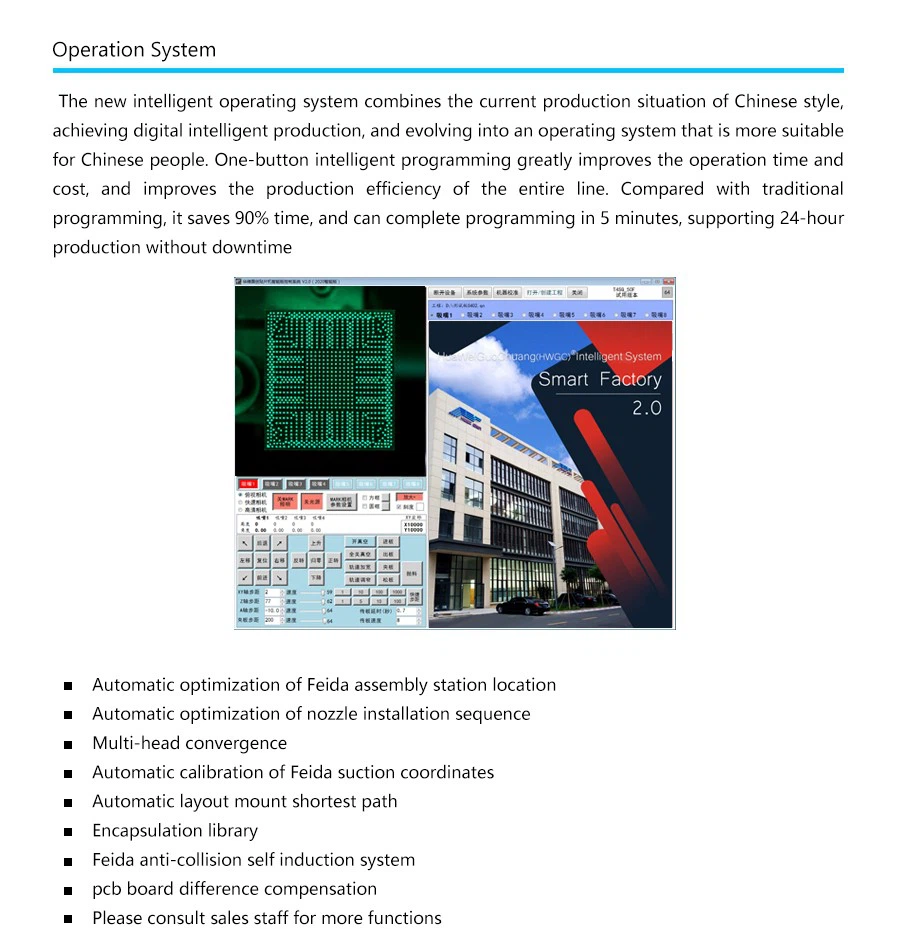

OS

Windows asosidagi mustaqil tadqiqot va ishlanmalar SMT aqlli OT

PCB talab qiladi

Avtomatik rejimda 3-5mm jarayon cheti

Vizyon ekrani

17-dyuymli sanoat boshqaruv displeyi

Kabel

bardoshli moslashuvchan kabel (10 million marta)

Quvvatlantirish manbai

220V 50/60Hz

O'rtacha quvvat

600W

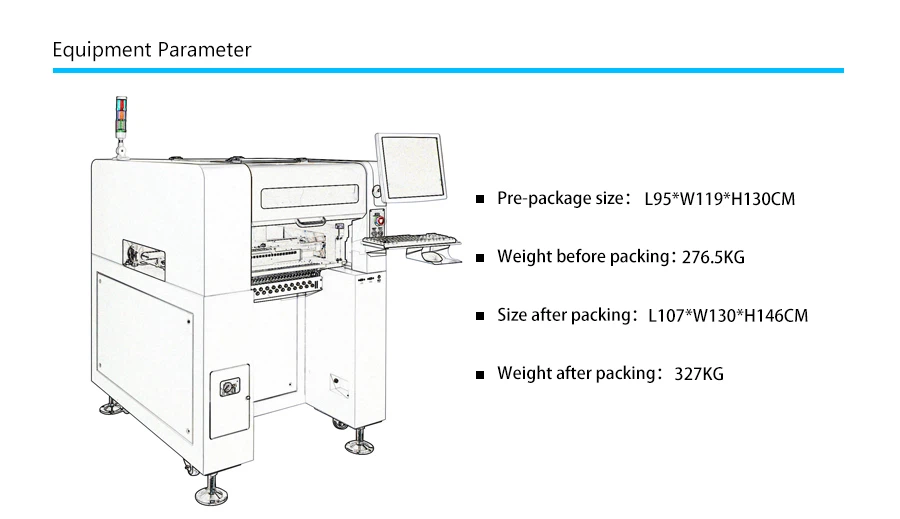

Mashina o'lchamlari

stol mashinasi 1140 * 900 * 900mm
vertikal mashina 900 * 1140 * 1340 mm

Og'irligi

(stol mashinasi)210kg (vertikal mashina)280kg
